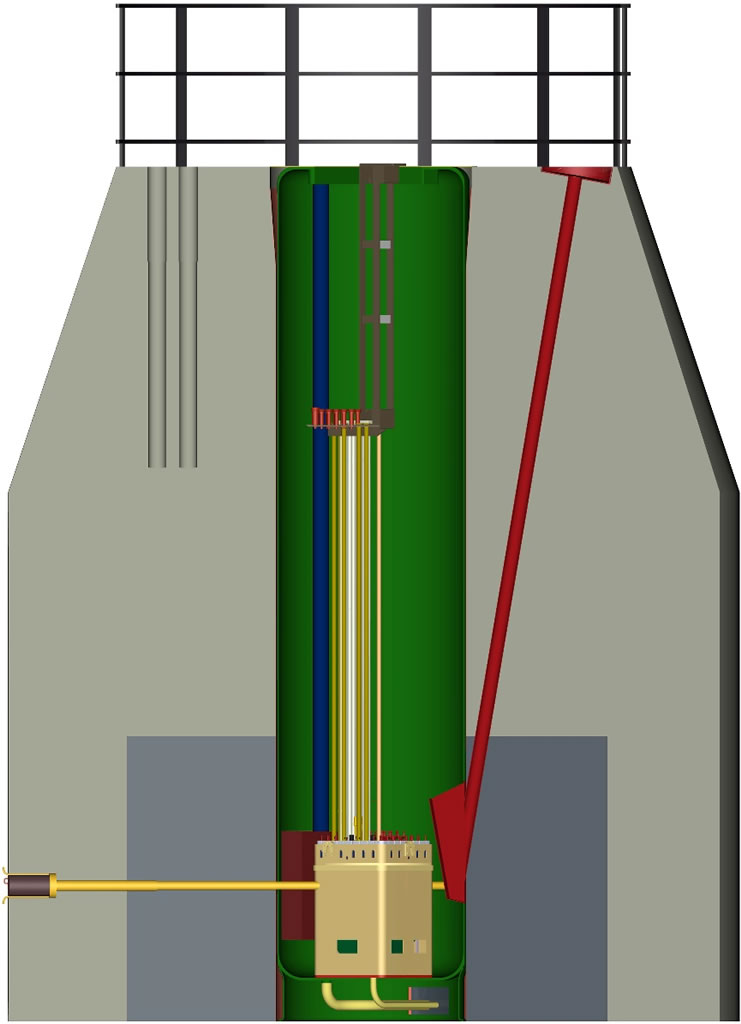

A reaktor metszeti képe

Az Oktatóreaktor maximális teljesítménye 100 kW. Hűtőközege és moderátora sótalanított víz, reflektora víz és grafit. Az aktív zóna szovjet gyártmányú EK-10 típusú fűtőelemekből épül fel. Az aktív zónában és a reflektorban besugárzó csatornák teszik lehetővé a minták besugárzását.

Az oldalsó biológiai sugárvédelmet ellátó reaktortömb foglalja magába a reaktortartályt. A 10 mm falvastagságú alumíniumból készült hengeres reaktortartály felülről nyitott, ami az oktatási szempontból előnyös medence elrendezést teszi lehetővé. A felső biológiai sugárvédelmet a reaktortartályban lévő víz biztosítja.

Az aktív zóna középmagasságában öt vízszintes csatorna helyezkedik el, egy tangenciálisan, négy radiálisan. Különböző módon csatlakoznak az aktív zónához, így az egyes csatornák szájánál különböző neutronspektrumokat kapunk.

A reaktorhoz csatlakozik egy, a biológiai védelmen átmenő, nagyméretű besugárzó alagút. Az alagút 1,3 x 1,7 m2-es felülettel indul a védelem külső falától, majd a zóna felé lépcsőzetesen szűkül. Belső felülete 0,50,64 m2, és a zónatartó kosártól 90 mm távolságban van. A besugárzó alagútban végzendő kísérleteket egy távműködtetésű, sínpáron mozgó kocsiszerkezet segíti elő. Az alagút felhasználása többrétű: zömmel termikus oszlopként működik, de már számos egyéb kísérlet színhelye is volt (pl. biológiai védelemmel kapcsolatos vizsgálatok, nagyobb méretű objektumok besugárzása). E munkák elősegítésére az alagúthoz három, felülről kiszolgálható függőleges besugárzó csatorna csatlakozik.

poszter 3 a3

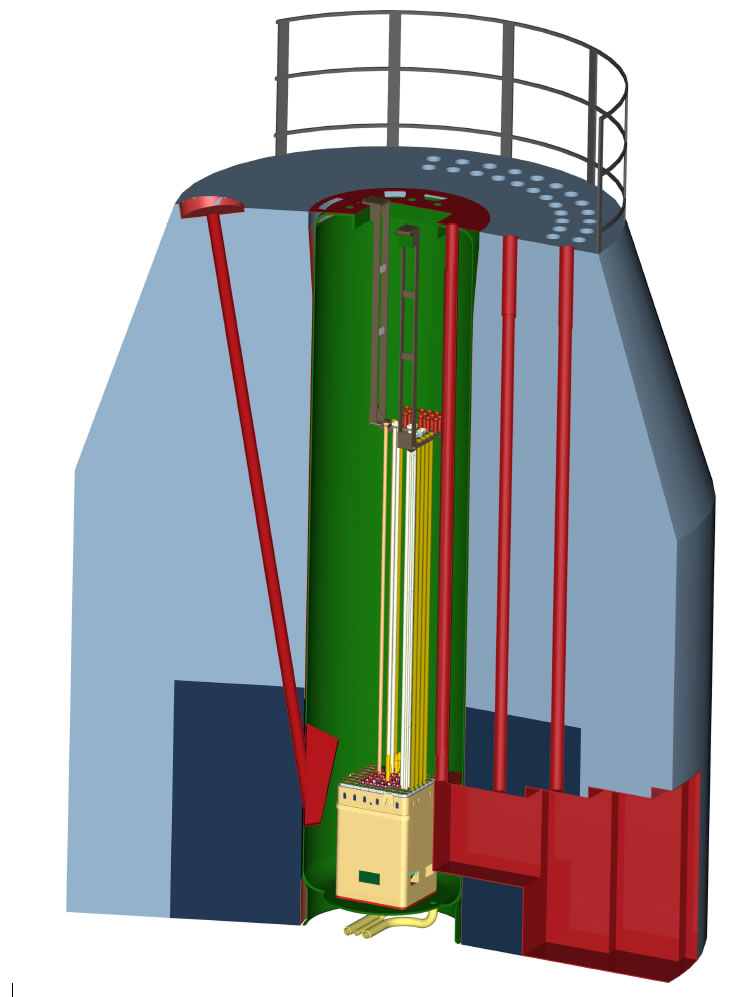

A reaktor 3D metszeti képe
  • Fűtőelem kötegek száma: 24
    • Teljes (16 pálcát tartalmazó) kötegek száma: 21
    • Részben kitöltött kötegek száma: 3
    • Fűtőelem pálcák száma a zónában: 369
  • Biztonságvédelmi rudak száma: 2
    • Összetétele: Bór-karbid
  • Kézi szabályzó rudak száma: 1
    • Összetétele: Bór-karbid
  • Automata teljesítmény-szabályzó rudak száma: 1
    • Összetétele: Kadmiumozott acél
  • Függőleges besugárzó csatornák száma: 19
    • Zónában lévő függőleges besugárzó csatornák száma: 1
    • Grafit reflektorban lévő függőleges besugárzó csatornák száma: 7
    • Vízben lévő besugárzó csatornák száma: 11
  • Csőposta csatlakozások száma: 2
    • Zónában lévő csőposta csatlakozások száma: 1 („gyors” csőposta)
    • Vízben lévő csőposta csatlakozások száma: 1 („termikus” csőposta)
  • Vízszintes besugárzó csatornák száma: 5
    • Radiális vízszintes besugárzó csatornák száma: 4
    • Tangenciális vízszintes besugárzó csatornák száma: 1
poszter 1 a3 aktiv zona fo reszei

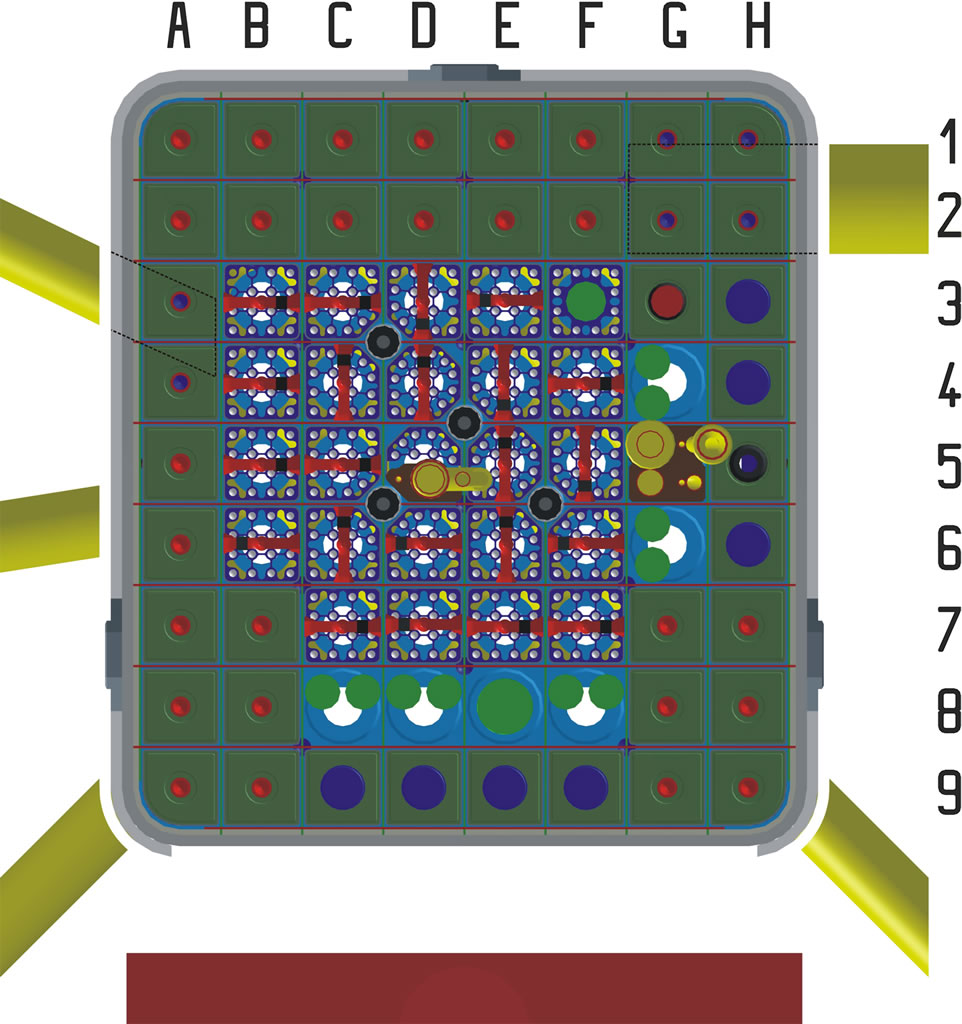

Az aktív zóna térbeli és felülnézeti képe
